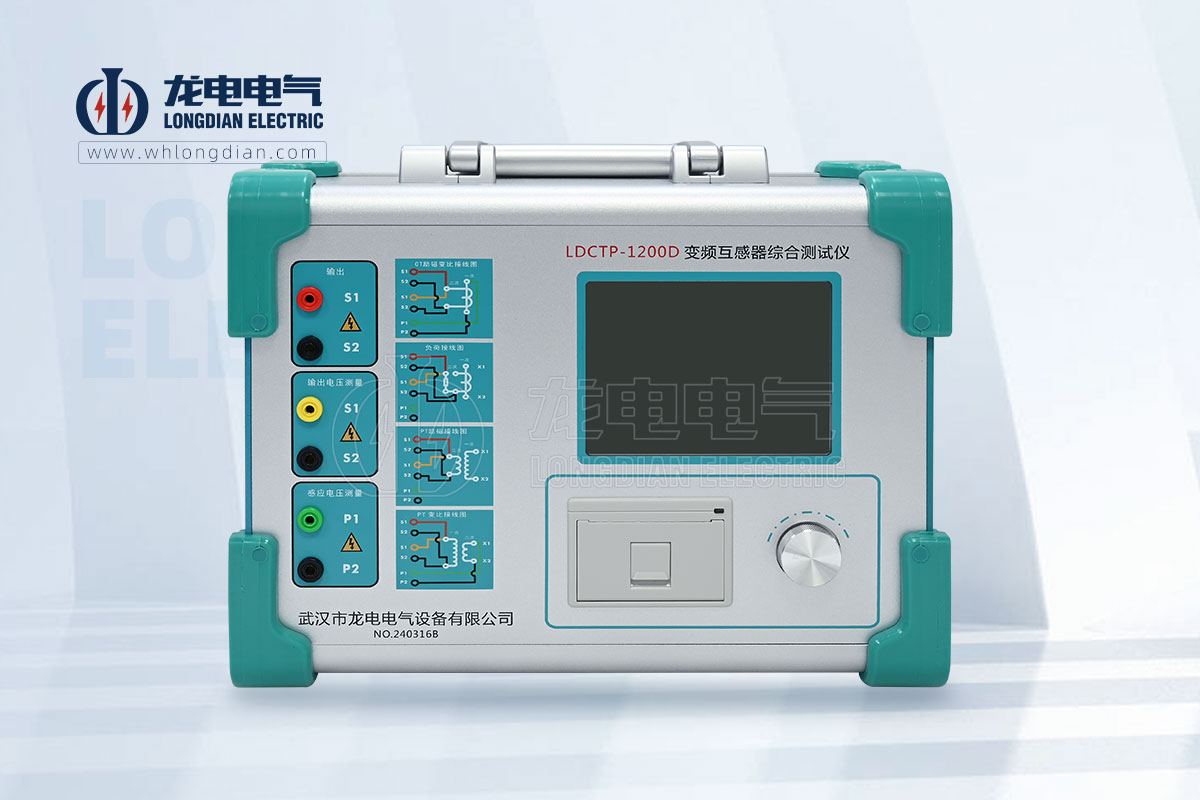

變頻互感器特性測試儀：為何“變頻”至關重要？

在“變頻互感器特性測試儀”中，“變頻” 指的是測試儀能夠改變輸出電源的頻率來進行測試。

傳統的互感器測試，特別是伏安特性測試，通常使用工頻（50Hz或60Hz）電源。但隨著電力系統技術的發展和測試需求的提高，引入“變頻”技術帶來了顯著的優勢：

“變頻”在互感器特性測試中的意義

1. 降低測試電壓，確保安全：

• 在進行電流互感器（CT）的伏安特性測試時，為了使CT鐵芯進入飽和狀態并獲得完整的伏安特性曲線，需要施加較高的電壓（有時甚至達到幾千伏）。這在現場測試時存在一定的安全風險。

• “變頻”技術允許測試儀輸出一個可變的頻率（通常低于工頻，例如5Hz或10Hz）。根據電磁感應原理，在相同磁通變化率下，頻率越低，所需的勵磁電壓就越低。通過降低頻率，測試儀可以在較低的輸出電壓下（可能只需幾百伏）就能使CT鐵芯達到相同的飽和程度，從而大大降低了測試電壓，提高了測試的安全性。

2. 減小設備體積和重量：

• 傳統的測試方法需要使用笨重的升壓器和升流器來產生高電壓和大電流。

• 變頻技術通過優化勵磁特性，減少了對大功率輸出的需求，使得測試儀的體積更小，重量更輕，更便于現場攜帶和操作。

3. 提高測試的效率和準確性：

• 變頻技術允許測試儀進行更全面的測試，例如不僅可以測試工頻下的特性，還可以模擬不同頻率下的運行情況。

• 現代變頻測試儀通常采用微機控制和數字波形合成技術，能夠實現測試過程的自動化、測量結果的精確化和數據處理的智能化，直接繪制伏安特性曲線和計算相關參數。

4. 應對高飽和電壓CT的測試：

• 隨著電力系統電壓等級的提高，一些電流互感器（特別是暫態型CT）的飽和電壓可能非常高，傳統的工頻測試設備難以達到所需的測試電壓。

• 變頻測試儀通過降低頻率，使得在相對較低的輸出電壓下也能有效測試這些高飽和電壓的CT，擴展了測試范圍。

5. 實現一機多用：

• 許多變頻互感器特性測試儀不僅能進行伏安特性測試，還能進行變比、極性、誤差曲線、直流電阻、二次負荷等多種測試項目，實現了多功能集成。

因此，在“變頻互感器特性測試儀”中，“變頻”的核心意義在于通過改變輸出電源的頻率（通常是降低頻率），來優化測試條件，從而實現更安全、更高效、更精確、更小巧的互感器特性測試。 它是現代互感器測試技術發展的一個重要趨勢。
