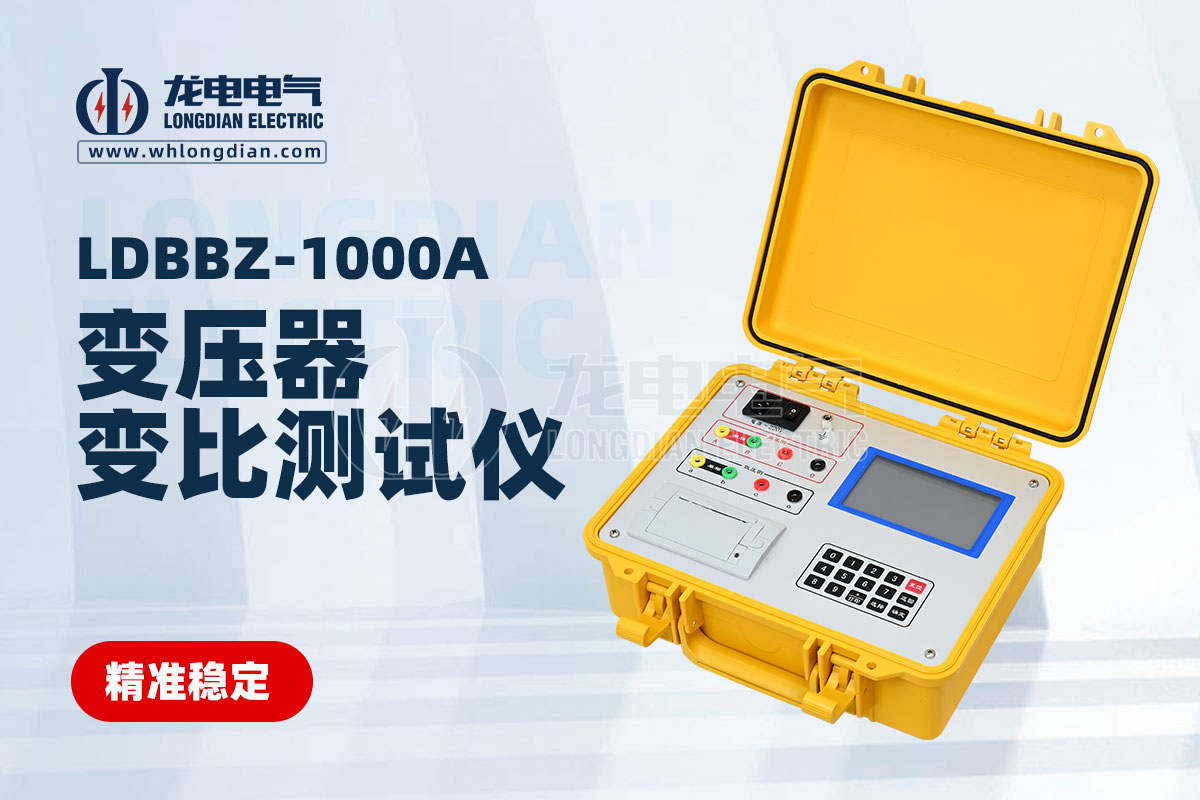

變壓器變比組別測試儀干什么的

變壓器變比組別測試儀是一款專門用于測量變壓器變比（匝數比/電壓比）和判斷其接線組別的專用儀器。它是變壓器制造、安裝、交接和運行維護過程中必不可少的重要測試工具。

主要用途和功能

變壓器變比組別測試儀的主要用途和功能包括：

• 變比測量與驗證：

• 測量繞組匝數比/電壓比： 準確測量變壓器高壓繞組與低壓繞組之間的電壓比或匝數比。

• 核對銘牌數據： 將實測變比與變壓器銘牌上標稱的變比進行比較，驗證其是否一致，確保變壓器符合設計規范。

• 判斷繞組故障： 變比異?？赡苤甘纠@組存在匝間短路、開路、接線錯誤或分接開關接觸不良等故障。

• 接線組別判斷：

• 自動識別接線組別： 對于三相變壓器，測試儀能夠自動判斷其復雜的接線組別（如Yyn0、Dyn11等），這對于正確并聯運行和系統保護非常關鍵。

• 驗證設計與安裝： 確保變壓器的實際接線與設計圖紙和銘牌信息相符。

• 分接開關測試：

• 測量所有分接位置： 能夠對變壓器的所有分接開關位置進行變比測量，確保每個分接位的變比都在允許誤差范圍內。

• 評估分接開關性能： 有助于發現分接開關內部接觸不良等問題。

• 勵磁電流測量：

• 部分高級測試儀還能測量變壓器的勵磁電流。勵磁電流過大可能表明變壓器鐵芯存在故障（如鐵芯硅鋼片短路）或局部絕緣損壞。

• 相位角測量：

• 測量高壓繞組施加電壓與低壓繞組感應電壓之間的相位差，對于判斷變壓器內部問題和驗證電流互感器（CT）/電壓互感器（PT）的精度等級很有幫助。

• 自動化與效率：

• 現代變比組別測試儀通常是自動化的，具有大屏幕顯示、菜單操作、數據存儲和打印功能，大大提高了測試效率和準確性。

• 部分儀器還支持遠程控制和與計算機軟件連接，方便數據分析和管理。

為什么重要？

進行變比和組別測試是變壓器投入運行前和定期維護中的關鍵環節，它可以：

• 確保變壓器性能： 驗證變壓器是否能夠按照設計要求進行正常的電壓變換。

• 保障電網安全運行： 錯誤的變比或組別可能導致變壓器在電網中無法正確并聯，甚至引發事故。

• 預防性維護： 早期發現變壓器內部潛在故障，避免發生更嚴重的損壞。

簡而言之，變壓器變比組別測試儀是電力系統工作人員手中的“火眼金睛”，能夠幫助他們準確、高效地診斷變壓器的“健康狀況”。
